金属切削有限元仿真软件AdvantEdge FEM介绍

发布日期:2022-09-16浏览次数:4755

金属切削有限元仿真软件介绍




       Third Wave Systems公司主要业务是开发和销售基于材料物性的加工模拟软件,其产品有AdvantEdge FEM及Production Module.

        AdvantEdge FEM 是一款CAE软件, 用于优化金属切削工艺。这款分析软件适用于提高零件质量, 增加材料去除率, 延长刀具寿命等等。利用 AdvantEdge FEM 可以减少试切次数,使产品快速市场化。
AdvantEdge™ FEM有限元解决方案:

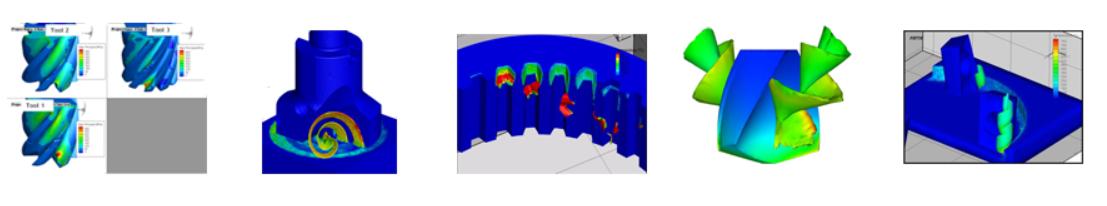

  1. 可以进行微观及宏观的加工分析,模拟金属切削中的切削力、热流、温度、切屑形成、切屑断裂及残余应力;

  2. 详细的铣削(含插铣/玉米铣/五轴铣等)、车削、钻削、镗削、攻丝、环槽、锯削、拉削、螺旋铣等工艺分析;

  3. 网格划分完全自动,只需定义刀具、工件的网格控制系数及网格自适应重划系数;

  4. 软件材料库有140多种工件材料(铝合金、不锈钢、钢、镍合金、钛合金、铸铁,铜的材料有两种、镁合金有两种);刀具材料库有Carbide系列、CBN、陶瓷、金刚石及高速刚系列;涂层材料有TiN、TiC、Al203、TiAIN;同时支持用户自定义材料;

  5. 在加工模拟中可以考虑工件初始应力、刀具的振动、刀具表面涂层及冷却液;

  6. 具有参数研究功能,可以进行切削速度、进给量、前角、切削刃圆弧半径参数研究来优化金属切削工艺;

  7. 车削刀具及环槽刀具磨损仿真,主要采用日本的Usui算法;

  8. 残余应力仿真及毛刺仿真;

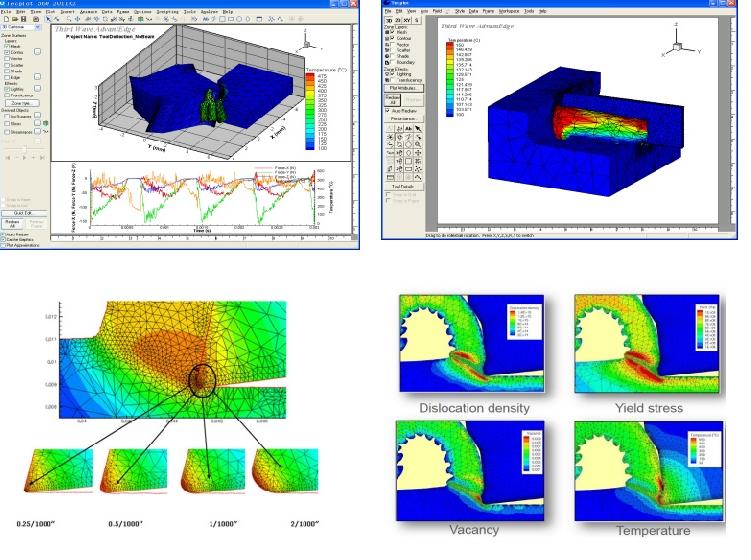

  9. 丰富的后处理功能,用曲线、云图及动画显示仿真结果,可以得到切削力、温度、应力、应变率及加工功率等结果。

       通过AdvantEdge™ FEM仿真软件的分析,可以获得金属切削中更多的相关信息,可提高材料的去除率、优化切削力及温度、优化切屑形成、减少加工中工件扭曲变形、降低残余应力、提高零件质量、刀具性能、刀具寿命,减少现场试切的试验次数,从而帮助企业通过仿真技术提高产品质量、提高刀具性能、完善加工工艺,显著地降低产品设计及制造的成本。
